بررسی تخصصی و راهنمای خرید انواع دستگاه های خم کن انتظاری صعود

در پروژه‌های عمرانی مدرن، سرعت، دقت و ایمنی در فرآیند آرماتوربندی، شالوده اصلی استحکام سازه‌های بتنی را تشکیل می‌دهد. فرم‌دهی و خم‌کاری میلگردهای فولادی (بخصوص گریدهای A3 و A4 که دارای تردی و مقاومت کششی بالایی هستند) نیازمند تجهیزاتی است که نه تنها توانایی اعمال گشتاور بالا را داشته باشند، بلکه از ایجاد تنش‌های پسماند و ترک‌های مویی در ساختار متالورژیکی آرماتور جلوگیری کنند. در این میان، شناخت دقیق انواع دستگاه های خم کن انتظاری صعود به عنوان یکی از معتبرترین تجهیزات تولید داخل، برای پیمانکاران، مهندسین عمران و مدیران ماشین‌آلات کارگاهی امری حیاتی است.

شرکت سبلان ماشین انتظاری صعود با تکیه بر دهه‌ها تجربه در زمینه طراحی و ساخت ماشین‌آلات ساختمانی، استانداردهای جدیدی را در تولید تجهیزات خم و برش تعریف کرده است. در این مقاله جامع که به عنوان یک مرجع (Pillar) مهندسی تدوین شده است، به کالبدشکافی فنی، بررسی ظرفیت‌های عملکردی و مقایسه دقیق دستگاه‌های خم‌کن تک‌فاز و سه‌فاز این برند می‌پردازیم تا مسیر انتخاب و تجهیز کارگاه شما را با بالاترین بهره‌وری ممکن هموار سازیم.

چرا سبلان ماشین انتظاری صعود؟ استانداردهای ساخت و متالورژی

پیش از ورود به جزئیات مدل‌ها، باید درک کنیم که چه چیزی تولیدات این کارخانه را از سایر نمونه‌های بازاری متمایز می‌کند. قلب تپنده هر دستگاه صنعتی، شاسی و متریال به کار رفته در نقاط تحت تنش آن است. در شرکت سبلان ماشین، طراحی شاسی‌ها بر اساس تحلیل المان محدود (FEA) صورت می‌گیرد تا ارتعاشات ناشی از الکتروموتور و شوک‌های مکانیکی هنگام خم کردن میلگردهای قطور، به طور کامل دمپ (خفه) شود.

استفاده از فولادهای آلیاژی سخت‌کاری شده در پین‌ها، بوش‌ها و صفحه گردان (میز کار)، مقاومت به سایش را به شدت افزایش داده است. همچنین، تابلو برق‌های تعبیه شده در این ماشین‌آلات، مطابق با استانداردهای حفاظت صنعتی (IP) طراحی شده و دارای سیستم‌های قطع‌کن اضطراری (Emergency Stop) و محافظت در برابر نوسانات شبکه (Overload Protection) هستند. این سطح از مهندسی باعث می‌شود تا تجهیزات سبلان ماشین، انتخاب اول پروژه‌های انبوه‌سازی، سدسازی و احداث تقاطع‌های غیرهمسطح باشند.

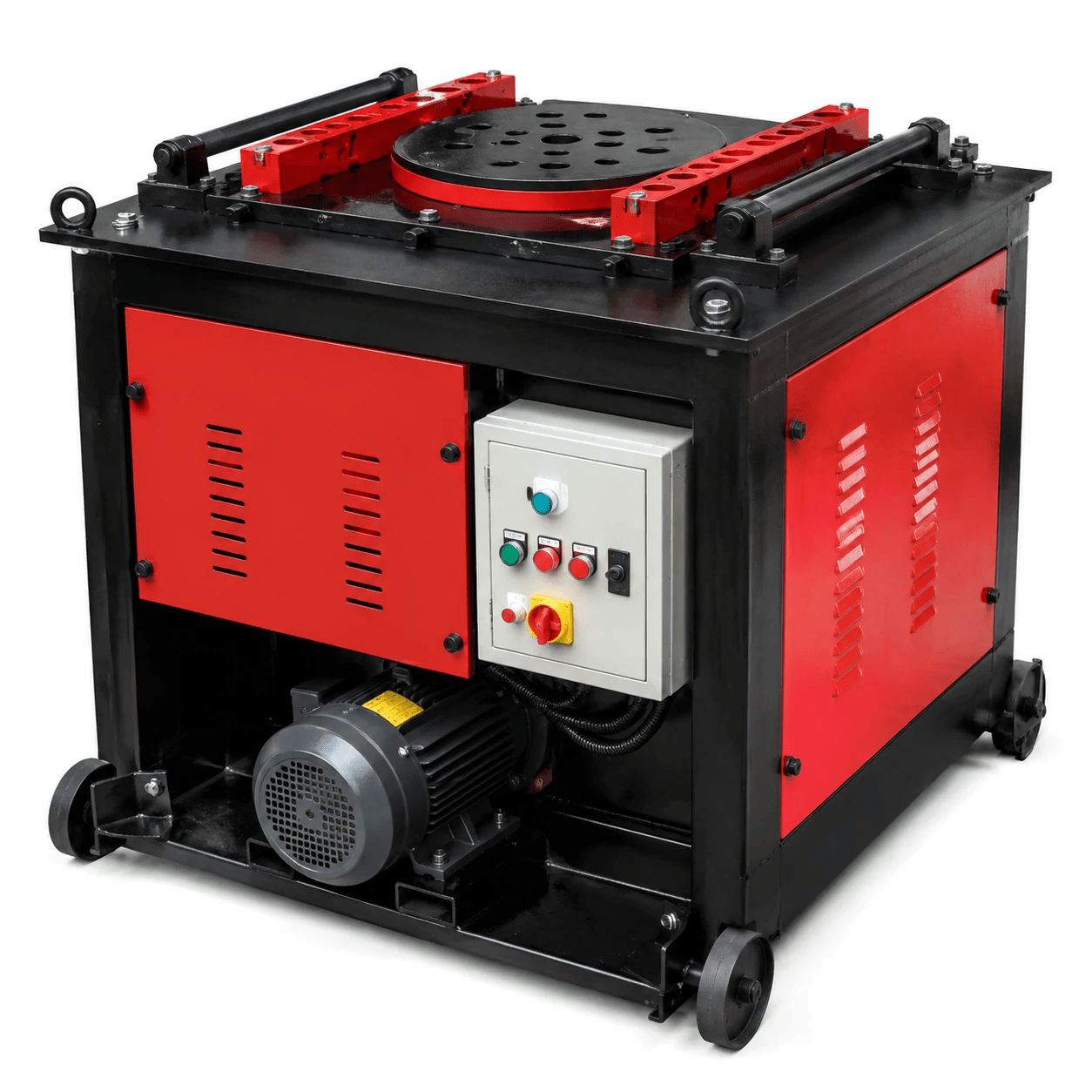

بررسی فنی دستگاه خم‌کن تک‌فاز با دینام 5.5 اسب بخار

در بسیاری از پروژه‌های ساختمانی شهری، بخصوص در مراحل اولیه تجهیز کارگاه یا در بافت‌های فرسوده، دسترسی به برق سه‌فاز صنعتی (380 ولت) محدود یا غیرممکن است. در این شرایط، مهندسان نیازمند تجهیزاتی هستند که با برق شهری (220 ولت) کار کند اما توانایی مانور روی میلگردهای رایج ساختمانی را داشته باشد. دستگاه خم‌کن تک‌فاز سبلان ماشین دقیقاً برای پاسخ به این نیاز (Search Intent) طراحی شده است.

مشخصات الکتروموتور و گیربکس در مدل تک‌فاز

این مدل مجهز به یک الکتروموتور قدرتمند تک‌فاز با توان خروجی 5.5 اسب بخار (حدود 4 کیلووات) است. چالش اصلی در موتورهای تک‌فاز صنعتی، تامین گشتاور راه‌اندازی (Starting Torque) بالا است. سبلان ماشین با استفاده از الکتروموتورهای دارای خازن‌های استارت و دائم کار مرغوب، این مشکل را به طور کامل برطرف کرده است. این دینام به یک گیربکس کاهنده دور با دنده‌های فولادی و سخت‌کاری شده متصل است که سرعت دورانی الکتروموتور را به گشتاور خالص و قدرتمند روی صفحه گردان تبدیل می‌کند.

ظرفیت عملیاتی و سایز میلگرد در مدل 5.5 اسب

از منظر ظرفیت خمش، این دستگاه توانایی خم‌کاری میلگردهای فولادی (گرید A3) تا حداکثر قطر 25 الی 28 میلی‌متر را به صورت تکی دارا می‌باشد. برای میلگردهای سایز پایین‌تر (مانند 14 یا 16)، اپراتور می‌تواند چندین شاخه را به صورت همزمان خم‌کاری کند که این امر سرعت تولید آرماتورهای ریشه، ادکا و خرک را به شدت افزایش می‌دهد. زاویه خمش در این دستگاه‌ها از طریق پین‌های تنظیم شونده تا 180 درجه به دقت قابل کنترل است.

مزایای کلیدی سیستم تک‌فاز

• قابلیت حمل و راه‌اندازی سریع: وزن بهینه‌سازی شده و عدم نیاز به زیرساخت برق صنعتی.
• مصرف انرژی بهینه: طراحی مدار به گونه‌ای است که در زمان‌های خلاصی (Standby) کمترین جریان کشی را دارد.
• سیستم فرمان پدالی: جهت آزاد بودن دست اپراتور برای هدایت بهتر آرماتورها و افزایش ضریب ایمنی (HSE).
• صدای کارکرد پایین: مناسب برای استفاده در پروژه‌های داخل بافت شهری بدون ایجاد آلودگی صوتی مزاحم.

آنالیز قدرتمندترین رده: دستگاه خم‌کن سه‌فاز 10 اسب بخار

هنگامی که صحبت از پروژه‌های زیربنایی، تونل‌سازی، احداث پل‌ها، پالایشگاه‌ها و سازه‌های سنگین بتنی به میان می‌آید، حجم آرماتوربندی و سایز میلگردها (قطرهای 32، 40 و گاهی بیشتر) نیازمند نیروی محرکه عظیمی است. در این سطح از کار، استفاده از ماشین‌آلات سبک نه تنها باعث استهلاک شدید و خرابی‌های مکرر می‌شود، بلکه سرعت پیشرفت پروژه را مختل می‌کند. انواع دستگاه های خم کن انتظاری صعود در مدل سه‌فاز 10 اسب بخار، هیولای قدرتمند این کارخانه برای شرایط سخت (Heavy-Duty) محسوب می‌شوند.

قلب تپنده؛ دینام 10 اسب سه‌فاز و سیستم انتقال قدرت

این غول مکانیکی از یک الکتروموتور سه‌فاز القایی با توان 10 اسب بخار (معادل 7.5 کیلووات) بهره می‌برد. موتورهای سه‌فاز به دلیل ایجاد میدان مغناطیسی دوار و یکنواخت، دارای راندمان بسیار بالاتری نسبت به مدل‌های تک‌فاز هستند و زیر بارگذاری‌های شدید، افت دور پیدا نمی‌کنند. انتقال قدرت در این مدل از طریق یک سیستم گیربکس ترکیبی (مارپیچ-حلزونی یا دنده مستقیم قدرتی بر اساس سفارش) با نسبت تبدیل بسیار بالا انجام می‌شود. شفت‌های خروجی در این سیستم قطورتر بوده و یاتاقان‌بندی (Bearing) آن‌ها برای تحمل بارهای شعاعی و محوری فوق‌العاده سنگین، تقویت شده است.

توانمندی‌ها و ظرفیت‌های مدل سه‌فاز

با در اختیار داشتن توان 10 اسب بخار، این ماشین به راحتی میلگردهای سایز 32، 36 و حتی 40 میلی‌متر (بسته به گرید فولاد) را با دقت میلی‌متری و بدون ایجاد کوچکترین لرزش در شاسی، خم می‌کند. در کارگاه‌های بزرگ که نیاز به تولید انبوه خاموت، سنجاقی و ریشه‌های قطور است، این دستگاه می‌تواند با قرار دادن چند میلگرد سایز متوسط به صورت همزمان، راندمان تولید را تا 300 درصد نسبت به روش‌های سنتی افزایش دهد. سیستم ترمز الکترومغناطیسی تعبیه شده در مدارات سه‌فاز باعث توقف آنی صفحه گردان پس از رها کردن پدال می‌شود که دقت زاویه خم را به شدت بالا می‌برد.

ویژگی‌های متمایز کننده سیستم‌های 10 اسب بخار

• استحکام تسلیم بی‌نظیر: شاسی پروفیل سنگین با جوشکاری تحت گاز محافظ (MIG/MAG) جهت مقاومت در برابر تنش‌های پیچشی.
• سیستم کنترل فاز: تابلو برق این دستگاه‌ها مجهز به رله‌های کنترل فاز است تا در صورت قطعی یا جابجایی یکی از فازهای شبکه، از سوختن الکتروموتور جلوگیری شود.
• کنتاکتورهای صنعتی: استفاده از برندهای معتبر جهانی در بخش سوئیچینگ مدار جهت عمر طولانی قطعات برقی.
• راندمان حرارتی بالا: فن‌های خنک‌کننده قدرتمند روی الکتروموتور که امکان کارکرد دستگاه را در سه شیفت کاری مداوم در اقلیم‌های گرمسیر (مانند جنوب کشور) فراهم می‌کند.

مکانیزم عملکرد و تکنولوژی‌های پیشرفته در ساخت

برای مهندسین و تکنیسین‌ها، آگاهی از معماری داخلی این تجهیزات اهمیت بالایی دارد. فرآیند خم‌کاری در ماشین‌آلات انتظاری صعود، متکی بر اصول پایه فیزیک و مکانیک سیالات/جامدات است. وقتی فرمان از طریق پدال پایی یا شاسی‌های روی تابلو صادر می‌شود، کنتاکتور مدار قدرت را وصل کرده و دینام استارت می‌خورد. نیروی دورانی تولید شده، وارد گیربکس کاهنده می‌شود. در اینجا سرعت خطی کاهش یافته و در عوض گشتاور (Torque) به صورت تصاعدی افزایش می‌یابد.

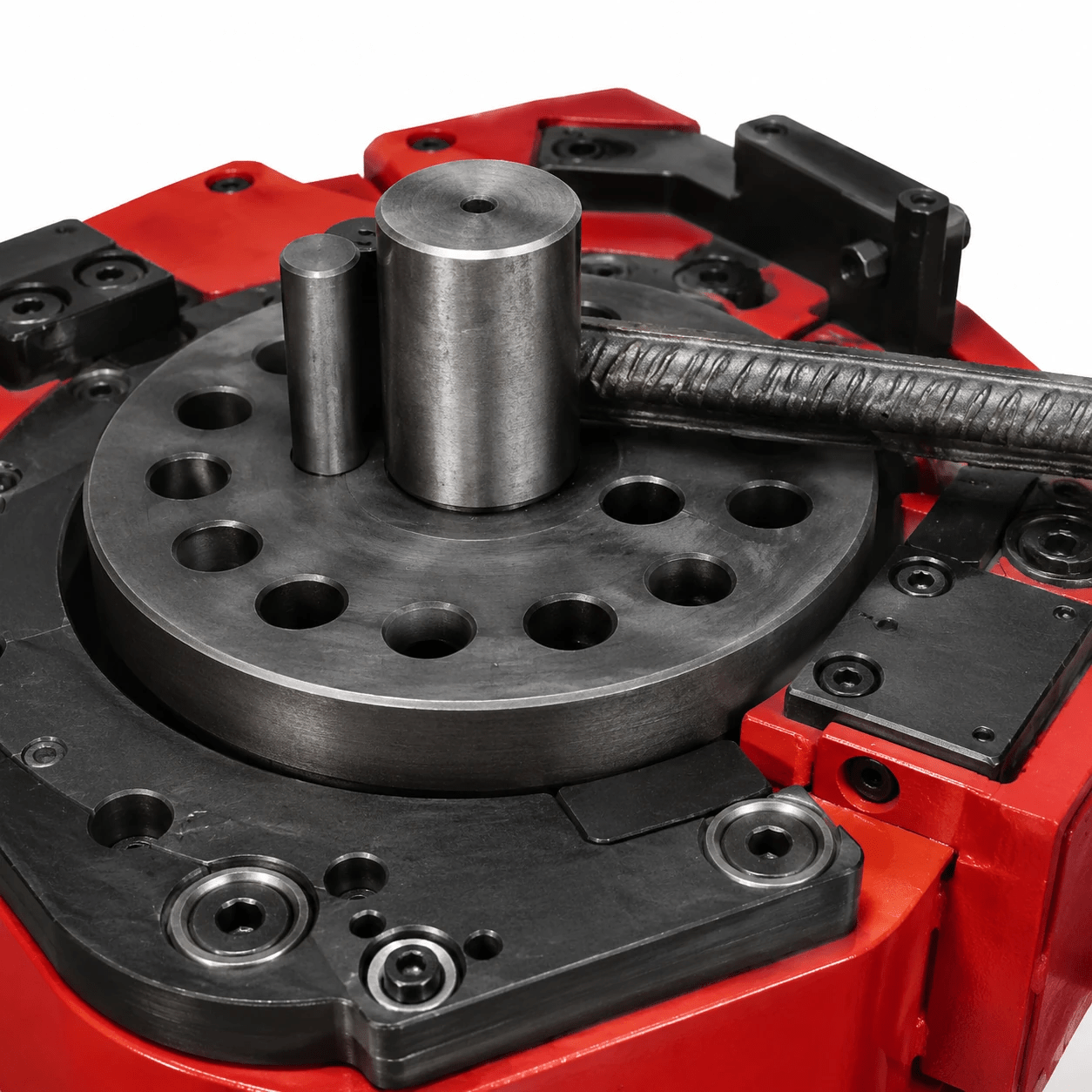

محور خروجی گیربکس مستقیماً به یک صفحه دوار فولادی (میز کار) متصل است. روی این میز، سوراخ‌ها و رزوه‌هایی با دقت ماشین‌کاری CNC تعبیه شده است که محل قرارگیری پین‌های مرکزی و پین‌های خم‌کننده هستند. میلگرد در بین این پین‌ها قرار گرفته و با چرخش صفحه، به دور پین مرکزی تابیده می‌شود. قطر پین مرکزی باید بر اساس آیین‌نامه بتن ایران (آبا) و مبحث نهم مقررات ملی ساختمان متناسب با قطر میلگرد انتخاب شود تا از پارگی الیاف خارجی فولاد در ناحیه خم جلوگیری گردد. سبلان ماشین مجموعه‌ای کامل از این پین‌های استاندارد را به همراه دستگاه ارائه می‌دهد.

توصیه می‌کنیم برای آشنایی با استانداردهای جهانی خمش فولاد و متالورژی جوش و فرم‌دهی، مقالات منتشر شده در انجمن جوشکاری آمریکا (AWS) یا موسسات معتبر ارزیابی فولاد را مطالعه فرمایید که تایید کننده اصول مهندسی به کار رفته در تولیدات ما هستند.

جدول مقایسه‌ای: تک‌فاز 5.5 اسب در برابر سه‌فاز 10 اسب

برای پاسخگویی سریع به نیاز شما (Search Intent) و کمک به تصمیم‌گیری نهایی در هنگام خرید، تفاوت‌های کلیدی این دو غول کارگاهی را در قالب جدول زیر خلاصه‌سازی کرده‌ایم. این مقایسه بر اساس داده‌های میدانی و تست‌های کنترل کیفیت (QC) در شرکت سبلان ماشین انتظاری تهیه شده است.

پارامتر فنی / مدل	مدل تک فاز (5.5 اسب بخار)	مدل سه فاز (10 اسب بخار)
برق مصرفی	220 ولت شهری (تک فاز)	380 ولت صنعتی (سه فاز)
توان الکتروموتور	5.5 اسب بخار (~4 KW)	10 اسب بخار (~7.5 KW)
حداکثر ظرفیت خمش (تک شاخه)	میلگرد سایز 25 تا 28 (گرید A3)	میلگرد سایز 32 تا 40 (گرید A3)
کاربری اصلی	پروژه‌های مسکونی، بافت شهری، کارهای سبک	سدسازی، پل‌سازی، پروژه‌های عظیم صنعتی
وزن و قابلیت جابجایی	متوسط، جابجایی آسان در طبقات	سنگین، نیازمند جرثقیل یا لیفتراک برای استقرار
سیستم حفاظتی تابلو	بی‌متال، فیوز مینیاتوری	کنترل فاز، بی‌متال قدرتمند، کنتاکتورهای صنعتی

نکات طلایی در سرویس، نگهداری و اورهال (PM)

هر تجهیز مکانیکی برای حفظ بالاترین سطح کارایی خود در طول سالیان متمادی، نیازمند رعایت اصول نگهداری پیشگیرانه (Preventive Maintenance) است. رعایت این نکات نه تنها عمر انواع دستگاه های خم کن انتظاری صعود را افزایش می‌دهد، بلکه از حوادث کارگاهی و توقف تولید (Downtime) در زمان‌های حیاتی پروژه جلوگیری می‌کند.

۱. روانکاری و تعویض روغن گیربکس

گیربکس این ماشین‌آلات تحت فشار بسیار بالایی کار می‌کند. روغن واسکازین (معمولاً نمره 140 یا 250 بسته به مدل گیربکس و توصیه کاتالوگ) باید به صورت دوره‌ای چک شود. اولین تعویض روغن پس از 100 ساعت کارکرد اولیه و تعویض‌های بعدی هر 1000 ساعت یا سالی یکبار الزامی است. عدم توجه به سطح روغن منجر به سایش دنده‌ها و خرد شدن بلبرینگ‌ها می‌شود.

۲. بازرسی روزانه تابلو برق و کابل‌ها

محیط کارگاه‌های ساختمانی پر از گرد و غبار، رطوبت و ضایعات فلزی است. روزانه پیش از استارت دستگاه، کابل برق تغذیه را از نظر پارگی عایق بررسی کنید. ورود براده آهن به داخل تابلو برق می‌تواند باعث اتصال کوتاه و سوختن الکتروموتور شود. استفاده از پوشش‌های محافظ در پایان شیفت کاری به شدت توصیه می‌گردد.

۳. نظافت صفحه گردان و گریس‌کاری پین‌ها

پوسته اکسیدی روی میلگردها (زنگ‌زدگی) هنگام خمش کنده شده و به شکل پودر ساینده وارد شیارهای صفحه گردان می‌شود. انباشت این ضایعات باعث جام کردن دستگاه می‌شود. پس از پایان کار، با استفاده از باد فشرده (کمپرسور) سطح میز را تمیز کرده و محل قرارگیری پین‌ها را با گریس نسوز با کیفیت، روانکاری کنید. همچنین در صورت مشاهده هرگونه تغییر فرم یا خوردگی در پین‌های فولادی، بلافاصله آن‌ها را با قطعات یدکی اصلی تعویض نمایید.

تجهیزات مکمل در خط تولید خاموت و آماده‌سازی آرماتور

یک کارگاه آرماتوربندی مدرن، شبکه‌ای به هم پیوسته از تجهیزات تخصصی است. در کنار انواع دستگاه های خم کن، استفاده از ماشین‌آلات مکمل می‌تواند سرعت و دقت عملیات را تضمین کند. شرکت سبلان ماشین مجموعه‌ای کامل از این ملزومات را تولید می‌نماید. به عنوان مثال، برای پروژه‌هایی که علاوه بر خم‌کاری، نیازمند برش سریع آرماتور در محل دپو هستند، استفاده از قیچی‌های دوکاره خم و برش چرخ‌دار یک راهکار اقتصادی و هوشمندانه است.

همچنین در سازه‌های خاص که نیاز به اجرای میلگردهای منحنی شکل، مارپیچ برای شمع‌کوبی یا قوس‌های دقیق معماری است، دستگاه‌های خم‌کن معمولی پاسخگو نیستند و باید از تکنولوژی ماشین‌آلات نورد و خم‌کاری مقاطع استفاده نمود تا خمش با شعاع بزرگ به صورت یکنواخت اعمال شود. از سوی دیگر، برای تولید انبوه و تمام اتوماتیک تنگ‌ها و خاموت‌های ستون و تیر، سرمایه‌گذاری روی دستگاه‌های خاموت‌زن اتوماتیک میلگرد، هزینه‌های نیروی انسانی را به شدت کاهش داده و خطای ابعادی را به صفر می‌رساند.

راهنمای خرید، قیمت‌گذاری و ارتباط با دپارتمان فروش مهندسی

انتخاب ظرفیت مناسب (تک فاز 5.5 اسب یا سه فاز 10 اسب) تصمیمی است که مستقیماً بر بودجه و زمان‌بندی پروژه شما تاثیر می‌گذارد. قیمت دستگاه‌ها بر اساس نوسانات بازار قطعات الکتریکال و متریال فولادی متغیر است، اما با خرید مستقیم از کارخانه سبلان ماشین انتظاری صعود، شما واسطه‌ها را حذف کرده و از گارانتی معتبر و خدمات پس از فروش بی‌قید و شرط شرکتی بهره‌مند خواهید شد.

سوالات متداول کارگاهی (FAQ) در مورد دستگاه‌های خم‌کن
